Documentación fotogramétrica de piezas arqueológicas de La Alcudia de Elche (III)
#Alcudia
#cerámica
#cratera
#fotogrametría
#PhotoScan
La primera entrada del año viene cargada de novedades, ya no sólo en cuanto al proyecto de documentación de piezas arqueológicas de La Alcudia de Elche sino en relación con uno de los software fotogramétricos más importantes del mercado actual: Agisoft PhotoScan. Ha sido publicada recientemente la versión 1.0.0 del programa, que incluye importantes cambios a la hora de crear nuestros modelos fotogramétricos.

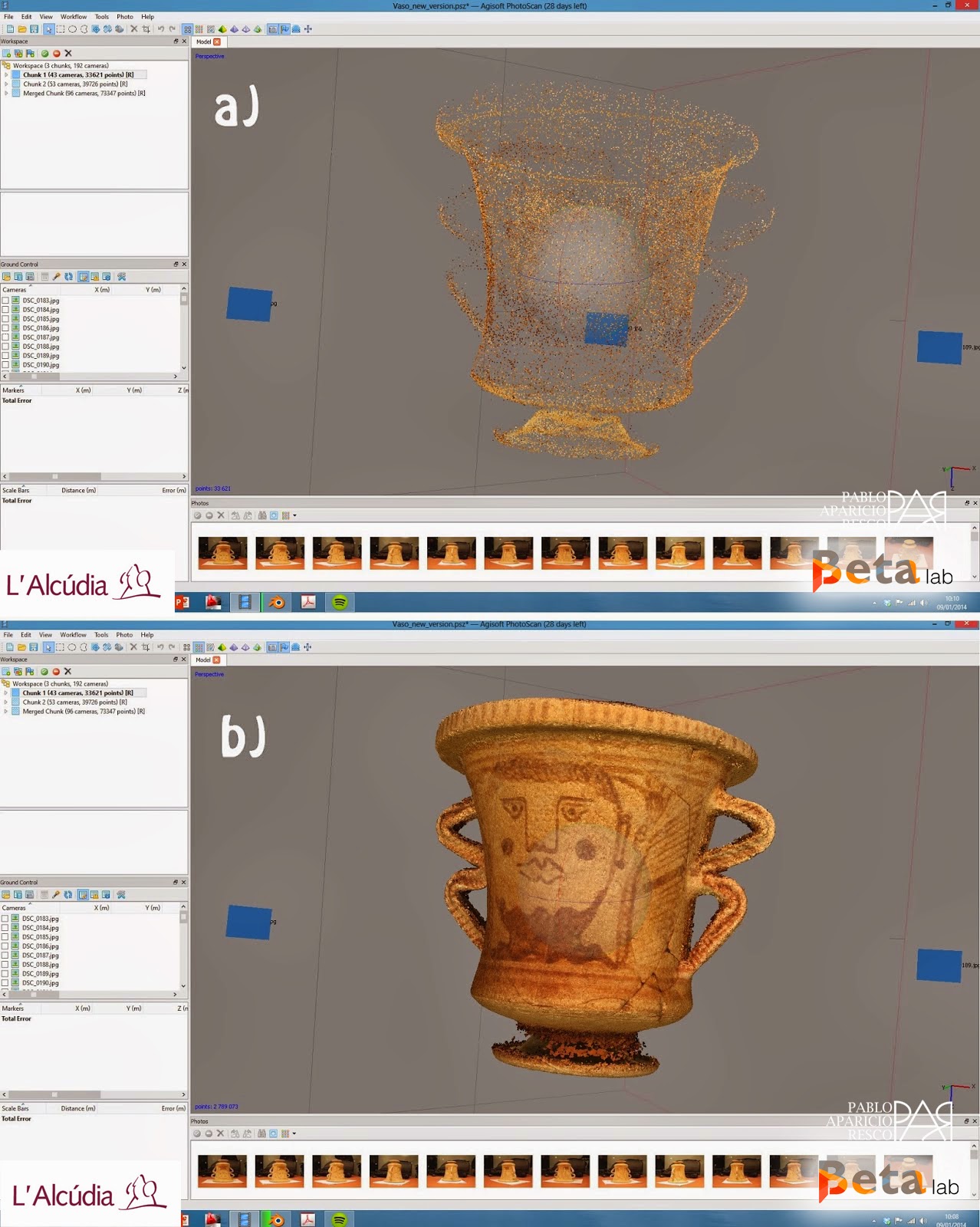

Quizás el más importante es la existencia de un nuevo paso intermedio: la creación de la nube de puntos densa. Anteriormente se pasaba directamente de la alineación de las imágenes, que te creaba una nube de puntos sencilla, a la creación de la geometría, por lo que se tenía menos control del resultado final de todo este proceso y nuestro modelo 3D podía tener ciertos fallos que se hacía complejo eliminar. Ahora podemos crear la nube de puntos densa después de alinear nuestras imágenes y limpiarla con precisión, es decir, eliminar aquellos grupos de puntos erróneos, para después crear la geometría.
A parte de que la posibilidad de trabajar con esta nube de puntos densa permite tener un control mucho mayor sobre el proceso de creación del modelo 3D, también hace que cambie el sistema de tiempos de este proceso. Es decir, ahora la mayor cantidad de tiempo se invierte en la creación de esta nube de puntos mientras que antes era en la geometría y, en general, da la impresión de que se PhotoScan se ha vuelto más rápido a la hora de llevar a cabo los cálculos matemáticos de creación del modelo.
Los modelos que consigue PhotoScan son ahora de mejor calidad que nunca y esto va a hacer que de otro paso más frente al resto de software fotogramétricos, que se siguen quedando a la zaga. Es posible probar la versión completa del programa durante un mes descargándola de su página web:

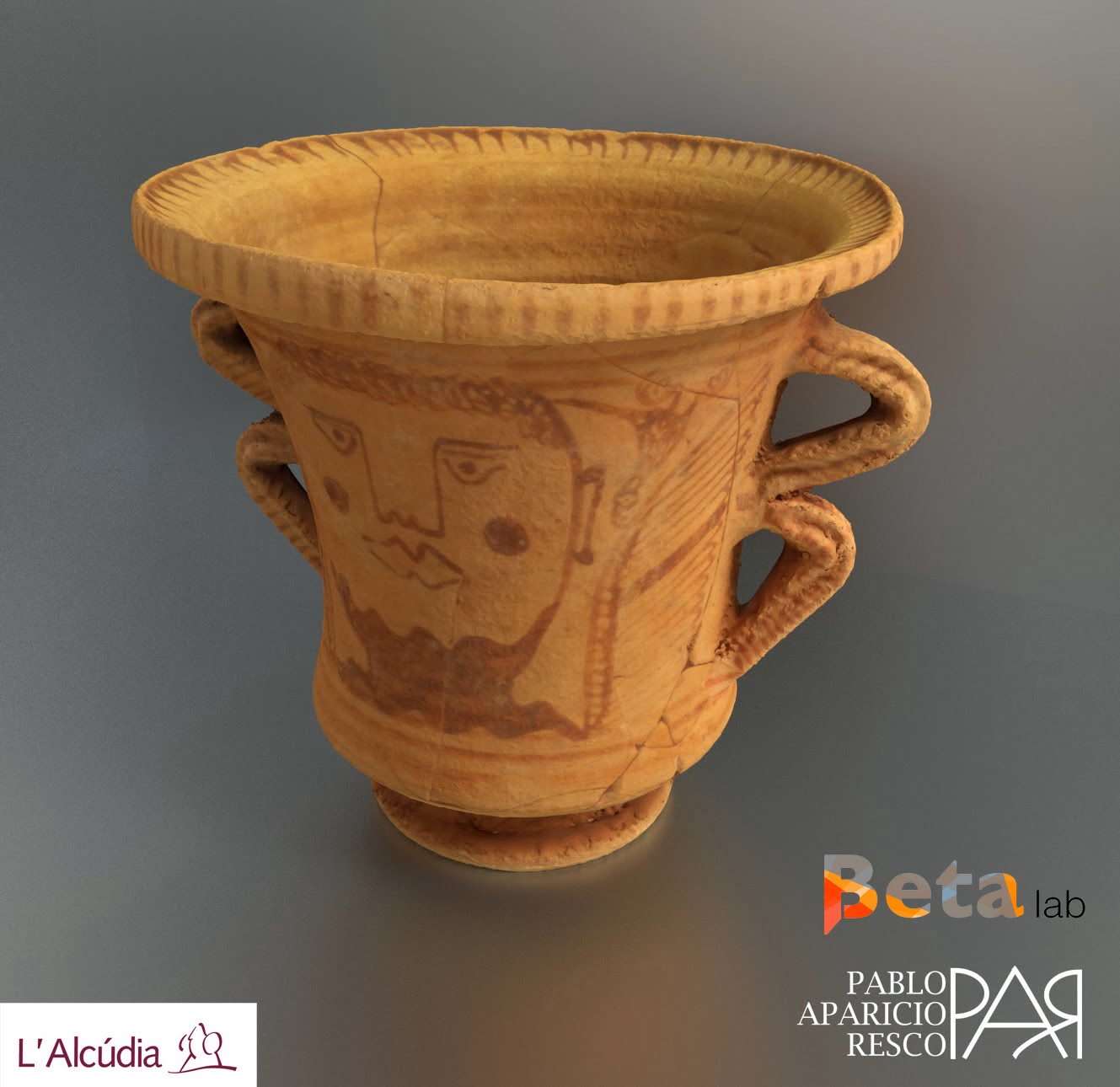

Aquí tenéis el renderizado del modelo 3D de una crátera íbera de la Alcudia fechada en el s. I a.C. que se ha identificado con un vaso ritual. Representa el rostro de una mujer alado en una de sus caras y, en la otra, dos rostros masculinos entre los que se disponen dos serpientes cruzadas. Hay quien dice que estamos ante una escena de epifanía de una diosa.

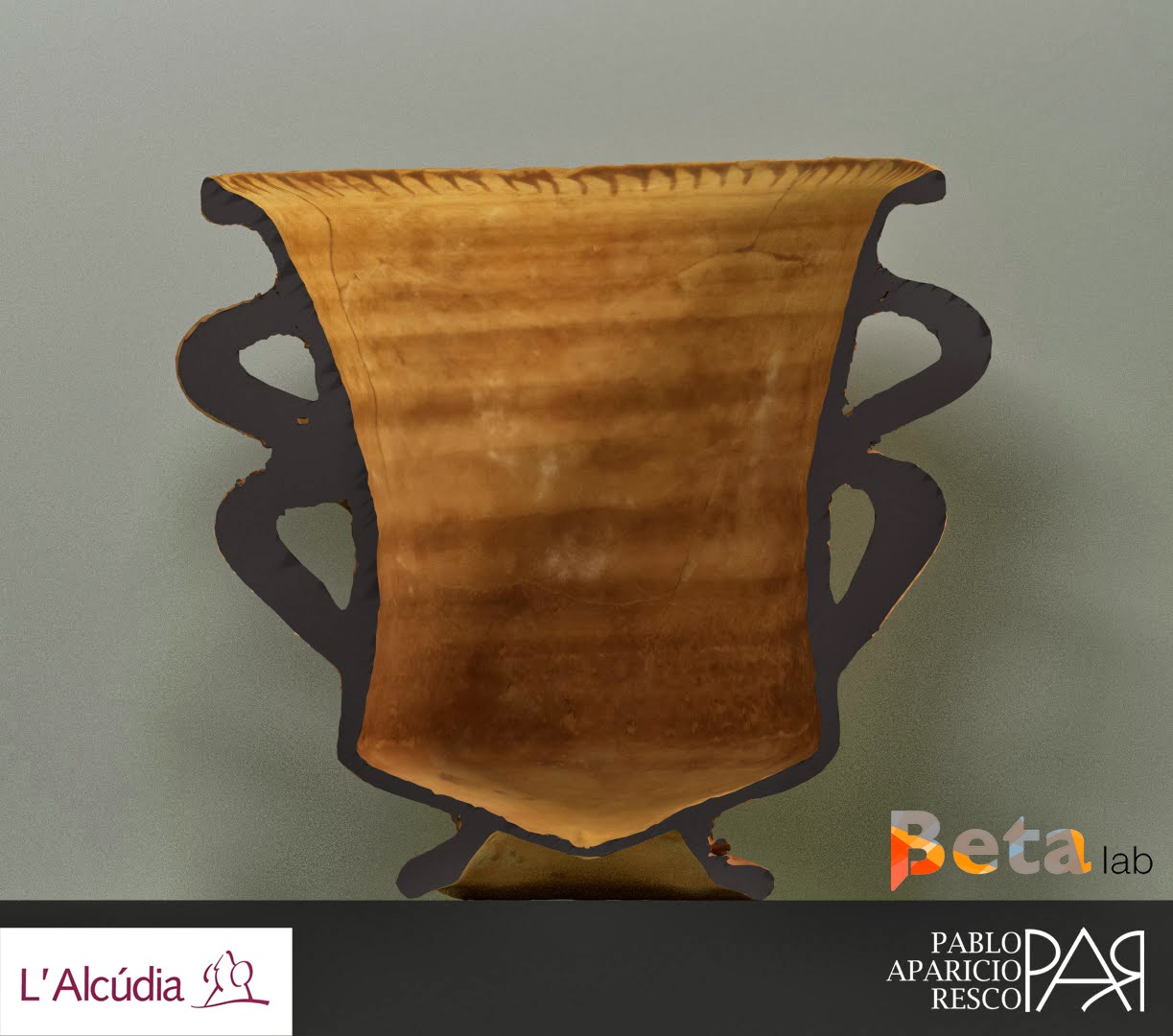

Disponer del modelo 3D de esta pieza de cerámica nos daría la posibilidad, por ejemplo, realizar un dibujo arqueológico preciso de la misma con gran facilidad y precisión pues podemos seccionar el modelo de la pieza para obtener la sección y dibujar sobre ortofotos de la misma. Esto permite además que nos demos cuenta de las irregularidades que tiene en ocasiones la cerámica de la antigüedad, sobre todo la protohistórica, pese a que esté hecha a torno.
Además, nos permite obtener también, de forma sencilla, el despliegue de la decoración de toda la pieza. Estas imágenes son muy útiles para publicaciones y, en definitiva, para entender mejor la pieza en su conjunto:
